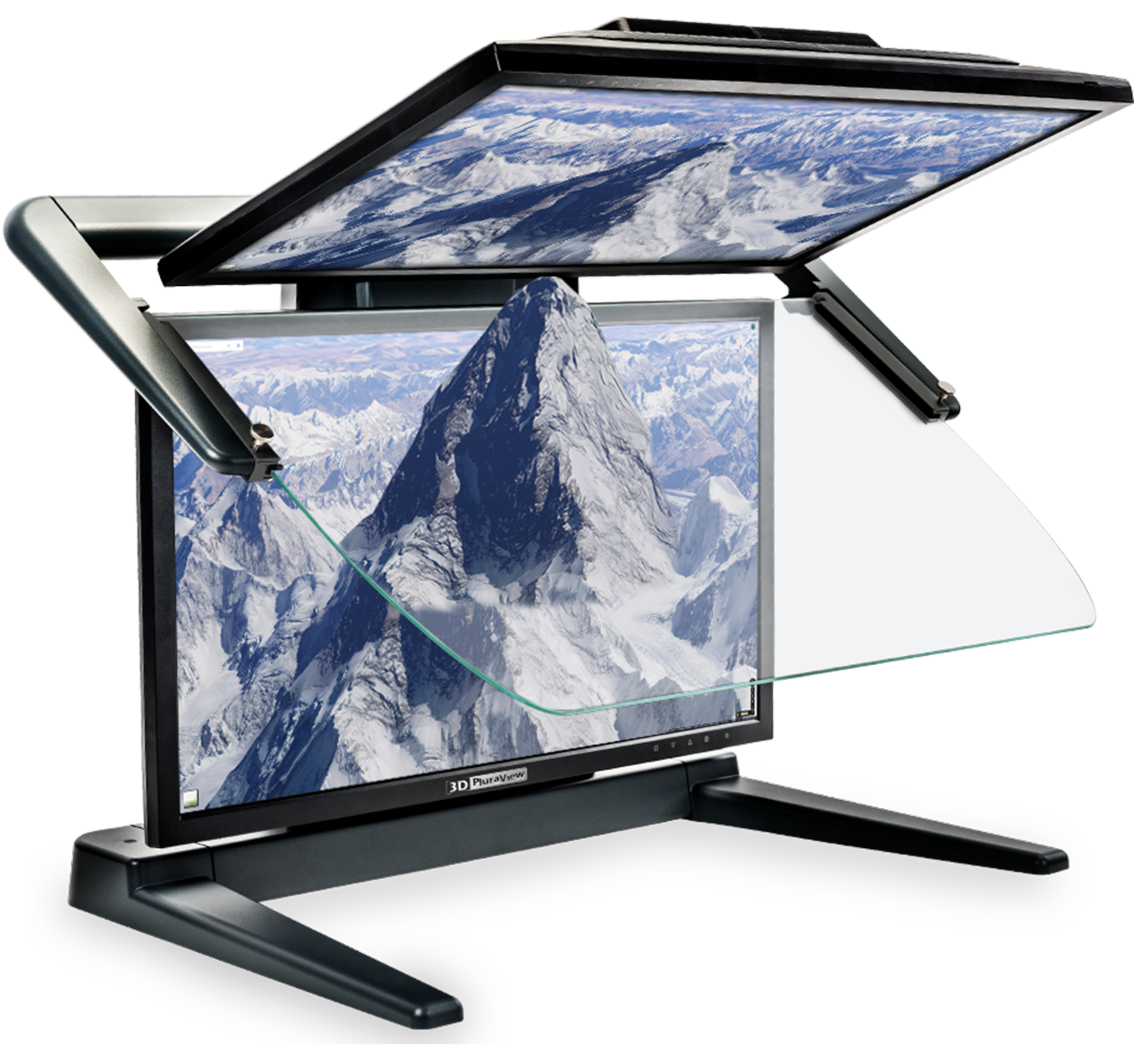

Der passive 3D-Stereo Monitor
3D PluraView – Das zukunftsfähige High-End-Display

Flimmerfreie und hochaufgelöste Visualisierung für ein perfektes 3D-Stereo-Erlebnis


Der 3D PluraView von Schneider Digital ist der weiterentwickelte Nachfolger der eingestellten Beamsplitter-Serie von PLANAR. Innovative, zuverlässige Technik ist die Grundlage für präzise, pixelgenaue und stereoskopische Bildauswertung in höchster Qualität, selbst bei Tageslicht. Die 3D PluraView Beamsplitter-Technologie liefert dank einem Display pro Auge die volle Monitorauflösung bis zu 4K/UHD in brillanter Helligkeit.

Das ermöglicht dem Anwender ein komfortables, ermüdungsfreies Arbeiten in allen 3D-Stereoapplikationen. Die neue BlackTuner-Technologie des 3D PluraView unterstützt den Anwender, auch in dunklen Bildbereichen seine Objekte sicher zu erfassen. Eine Reaktionszeit von nur 1 ms reduziert „Geisterbilder” und Unschärfe. Das ist der Schlüssel für eine perfekte 3D-Stereovisualisierung in allen professionellen Anwendungsgebieten.




Flimmerfrei

Für professionellen Dauereinsatz


Betrachtungswinkel

Multi-User-Einsatz

Höchste Helligkeit

Höchste Helligkeit – tageslichttauglich


Zertifiziert

Zertifiziert für Photogrammetrie und GIS

Höchste Auflösung

Bis zu 4K/UHD pro Auge


Edles Design

Höchste Qualität – Made in Germany


Highlights


  • Connector.

    Geeignet für den professionellen, augenschonenden Dauereinsatzüber einen ganzen Arbeitstag hinweg

  • Connector.

    Höchste Helligkeit – abgedunkelte Räume für 3D-Stereo Arbeiten gehören der Vergangenheit an!

  • Connector.

    Gestochen scharfe Bildqualität (bis zu 4K) und Darstellung selbst feinster Details auf 27/28“ Bilddiagonale

  • Connector.

    Zertifiziert für alle 3D-Stereo Software-Anwendungen in GIS, Photogrammetrie, Mapping und Scanning

  • Connector.

    Mit neuster Technologie weiterentwickeltes Replacement der eingestellten Planar Beamsplitter Monitorserie

  • Connector.

    Anwenderfreundliches Plug & Play System – kein aufwändiges Verkabeln, Einrichten oder Konfigurieren!

Konzipiert für 3D-Stereo Profis

Einzigartiges 3D-Stereo-Erlebnis für den täglichen Dauereinsatz


Der neue Schneider Digital 3D PluraView Monitor bietet mit innovativer Beamsplitter-Technologie
höchste Qualität für die stereoskopische Darstellung auf Desktop-Monitoren. Der 3D PluraView ist
ideal geeignet für alle Stereo-Software-Applikationen in unterschiedlichsten Branchen:


  • Connector.

    GIS / Mapping

  • Connector.

    Photogrammetrie

  • Connector.

    Öl- & Gas-Prospektion

  • Connector.

    Molekülforschung und -Design


  • Connector.

    CGI / 3D-Videobearbeitung

  • Connector.

    Mechanische Konstruktion / CAD

  • Connector.

    Kristallographie / Biochemie

  • Connector.

    Industrielles Messen / Laserscanning


  • Connector.

    Simulation & VR training

  • Connector.

    3D Stadtmodell-Visualisierung

  • Connector.

    Archäologie

  • Connector.

    Computertomographie und OP-Planung



3D PluraView – Premium-Partner und -Anwendungen

(Klicken für weitere Informationen)


TerraStereo

South

Summit Evolution

Match-AT / DTMaster /UASMaster

Geosystems

Solitech

MFB


3D PluraView – Unterstützte Anwendungen


Z / I ImageStation

Vr Two

Summit Evolution

TerraStereo

Digi3D

Softplotter / KDSP

Gcarto

RhinoTerrain

Geomedia

Leica Geosystems

Match-AT / DTMaster /UASMaster

PhotoScan

PurVIEW

Socet Set / Socet GXP

IMAGINE Photogrammetry

Atlas

Strabo

Photomod

uSMART

VirtuoZo

ArcGIS

  • 3d-pluraview-bild-grid-7
  • 3d-pluraview-bild-grid-5
  • 3d-pluraview-bild-grid-6
  • 3d-pluraview-bild-grid-16

3D PluraView Monitor – Vorteile & Nutzen

Entscheiden Sie sich für die Referenz in der Stereovisualisierung!


3D PluraView Funktionen und Vorteile


  • Connector.Connector.

    Synchrones, latenzfreies Bildsignal durch die neu entwickelte, im Monitorgehäuse integrierte Spiegelkarte

  • Connector.Connector.

    Stark reduziertes Ghosting, dank des exakt auf die verwendeten Monitore und Polarisationsbrillen optimierten Spiegelglases

  • Connector.Connector.

    Innovative BlackTuner-Technologie für sichere Objekterfassung in dunklen Bildbereichen

  • Connector.Connector.

    Von außen leicht zugängliche DisplayPort 1.1 Anschlüsse

  • Connector.Connector.

    Zentrale Stromversorgung mit integriertem Netzschalter zur kompletten Netztrennung , dadurch 0 Watt Energieverbrauch im ausgeschalteten Zustand

  • Connector.Connector.

    Spiegel-Feinjustierung für exakte Ausrichtung

  • Connector.Connector.

    Höchste Produktqualität - Made in Germany

Einschränkungen alternativer 3D-Bildschirme


  • Connector.Connector.

    Die aktive Shutter-Technologie liefert prinzipbedingt ein sehr dunkles 3D-Stereobild.

  • Connector.Connector.

    Das hochfrequente Shuttern belastet die Augen und führt zur schnellen Ermüdung.

  • Connector.Connector.

    Umgebungslicht verstärkt dabei zusätzlich das „Flackern“.

  • Connector.Connector.

    Zeilenweise zirkular polarisierte Displays reduzieren die Auflösung um 50%.

  • Connector.Connector.

    Pixelgenaues Arbeiten ist mit zeilenweise polarisierten Monitor quasi unmöglich. Schriften und Menüs sind schwer zu lesen.

  • Connector.Connector.

    Die Filter auf dem Monitor und der 3D-Brille führen ebenfalls zu einem dunklen 3D-Stereobild.


  • 3d-pluraview-bild-grid-1
  • 3d-pluraview-bild-grid-3
  • 3d-pluraview-bild-grid-20
  • 3d-pluraview-bild-grid-4

3D PluraView Monitor – Technische Daten

Unter Einbeziehung erfahrener Nutzer haben wir mit unseren Ingenieuren die Beamsplitter-Technologie
von PLANAR weiterentwickelt.


27″ 2,5K28″ 4K/UHD
Displays27” (686 mm) Bildschirmdiagonale,
Format 16:9
2.560 x 1.440 Auflösung (3.7 MP)
16,7 Millionen Farben (8-Bit)
350 cd/m² Helligkeit
28” (16:9) Bildschirmgröße
3.840 x 2.160 Auflösung (8.2 MP)
(8.3MP) 1,073 Milliarden Farben (10-Bit)
300 cd/m² Helligkeit
LED-Backlight-Technologie
BlackTuner zum Aufhellen von Schatten
300cd/m² Helligkeit typisch
Kontrastverhältnis 12 000 000 : 1 ACR
1 ms Reaktionszeit
170 °/160 ° Betrachtungswinkel (H/V)
3D-Display210 cd/m² Helligkeit mit Brille 2.560 x 1.440
Auflösung pro Auge
180 cd/m² Helligkeit mit Brille 3.840 x
2.160 Auflösung pro Auge
Lineare Polarisation 45 °/135 ° Kontrastverhältnis 12.000: 1

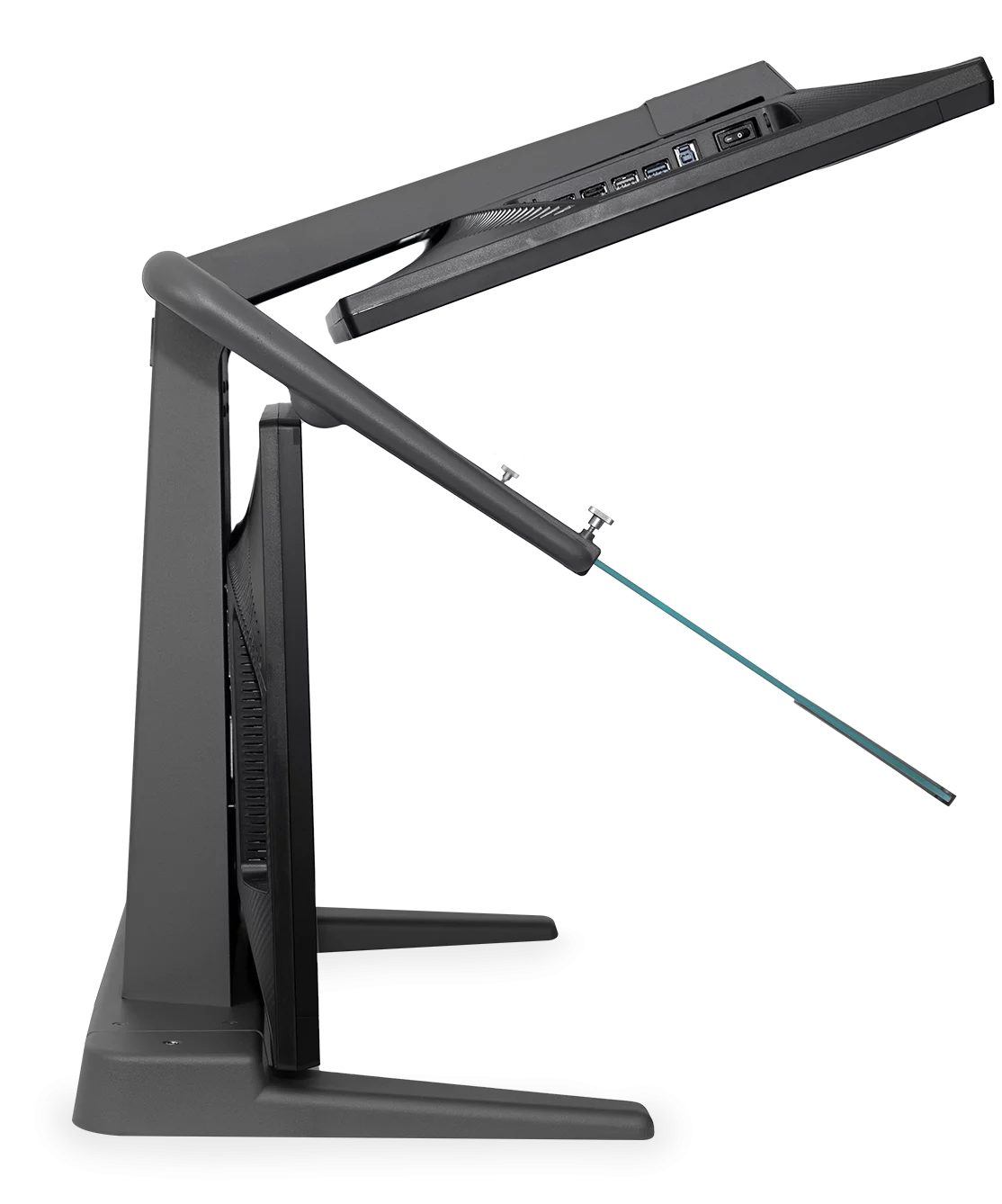

Beamsplitter: halbtransparenter Spiegel
3D-KompatibilitätQuad Buffered OpenGL-Anwendungen
Side-by-Side gespiegelte Anwendungen
Top-Bottom gespiegelte Anwendungen
Allgemeine FunktionenWindows, Mac OS-Kompatibilität
Windows-10 Zertifizierung
Energy Star 6.0-Energie
LeistungLeistungsaufnahme 99 Watt typisch; max. 1 W im Power Management Modus
Jährlicher Energieverbrauch 175 kWh / Jahr
Leistungsaufnahme 70 Watt typisch; max. 1 W im Power Management Modus Jährlicher Energieverbrauch 130 kWh / Jahr
Energieeffizienzklasse B
Stromverbrauch im Betrieb 75W
Jährlicher Energieverbrauch 132 kWh / Jahr
Power Management VESA DPMS™, Energy Star
Gewicht25 kg, Set mit Standfuß26 kg, Set mit Standfuß
Maße80 x 68 x 54 cm (B x H x T)80 x 68 x 54 cm (B x H x T)
Interfaces2x integrierte HDMI Anschlüsse
inkl. 2x DisplayPort/HDMI Kabel
2x DisplayPort 1.2 Kabel
inkl. mini DisplayPort Adapter
2x integrierte USB Anschlüsse
1 x Netzstecker AC 100 – 240 V, 50 / 60 Hz
AudioIntegrierte Lautsprecher 2 x 2 WIntegrierte Lautsprecher 2 x 3 W
DesignDiamond Dark
Aluminiumbauweise
Integrierte Elektronik
Einstellbare Standfüße
Made in Germany
Technische HinweiseFunktioniert mit NVIDIA Quadro oder
AMD Fire Pro & RadeonPRO Grafikkarten
Unterstützt AMD FreeSync™ Technologie
Funktioniert nur mit AMD FirePRO &
RADEON PRO Grafikkarten mit nativem
DisplayPort oder mini DipslayPort Anschluss
Lieferumfang 1 Stk. Monitorstandfuß mit unterem Monitor und vormontierten Anschlusskabeln
1 Stk. oberer Monitorhalter mit Monitor
1 Stk. Beamsplitter-Spiegel mit Spiegelhalter
2 Stk. Kunststoff-Beilegscheiben
2 Stk. Rändelschrauben
2 Stk. Monitorkabel DP auf HDMI 3,0 m
2 Stk. Inbusschlüssel (2,5 und 3 mm)
1 Stk. Stromanschlusskabel ca. 2,0 m
3 Stk. Polfilterbrillen „3D UltraView“
Garantie1 Jahr Garantie ohne Ausschluss, mit CarePack bis zu 5 Jahren verlängerbar

Grafikkarten-Voraussetzung


Beliebige QuadBuffer fähige NVIDIA Quadro- und AMD FirePro / RadeonPRO Karten, die wenigstens 2 x DisplayPort 1.1 Monitorausgänge besitzen. Die Verwendung eines zusätzlichen, auf die Polarisation des Stereosystems abgestimmten Beistell-Monitors zum 3D PluraView wird empfohlen. 4K/UHD erfordert AMD FirePRO / RadeonPRO Grafikkarte mit 2x DisplayPort 1.2 oder Mini DisplayPort 1.2.

Prospekt-Download


3D PluraView Folder
  • 3d-pluraview-produktbild-seite
  • 3d-pluraview-produktbild-front
  • 3d-pluraview-produktbild-schraeg
  • 3d-pluraview-produktbild-hinten-dunkel

Komplett-Lösung – Stealth 3D-Maus


Das perfekte Messgerät für Photogrammetrie und Kartierung


Die Stealth 3D-Maus ist ein ergonomischer Hochleistungs 3D-Controller zur Steigerung von Produktivität und Komfort bei anspruchsvollen 3D-Software Anwendungen. Mit 10 programmierbaren Tasten und 33 programmierbaren Funktionen hat der Benutzer alle Funktionen und Macros an einer Hand. Ob in Kombination mit oder ohne einer traditionellen Maus, liefert die Stealth 3D Maus eine effiziente und ausgewogene Art zu arbeiten und reduziert dabei Ermüdungserscheinungen an der Hand.


  • USB Plug & Play Kompatibilität. (COM Versionen auch weiterhin verfügbar)
  • Unterstützt von ALLEN Photogrammetrie Software-Anwendungen
  • In den USA hergestellt mit patentiertem Design mit der USA Patentnummer D457, 884 (S1), D615,980 (S3), D718,309 (S4)
  • Herstellergarantie und Hardware & Software Support an unseren Sales & Service Center
  • Komfortable beidhändige Benutzbarkeit für GIS-, Photogrammetrie- und Vermessungs-Anwendungen
  • Die optische Maus mit ihrem hochauflösenden Laser arbeitet ausgezeichnet auf ALLEN nicht reflektierenden Oberflächen und benötigt keine Wartung.
  • Das Z-Rad mit einer Auflösung von 1.024 Stufen pro Umdrehung ermöglicht eine schnelle und präzise Messfunktion.
  • Hochpräzise X-Y-Laser-Navigation für exakte Lagesteuerung. Langlebige Knöpfe mit getesteten 10 Millionen Druckvorgängen sorgen für eine lange Lebensdauer
  • sd-stealth-3d-mouse-3
  • sd-stealth-3d-mouse-2
  • sd-stealth-3d-mouse-1
  • 3d-stealthmouse-anwendung

Die stärksten Grafikkarten für GIS

AMD RadeonPRO & NVIDIA Quadro


Die richtige Wahl der Grafikkarte entscheidet über Qualität und Produktivität.

Die richtige Wahl der Grafikkarte entscheidet über Qualität und Produktivität.
Mit 16 GB superschnellem HBM2 ECC RAM, OpenGL 4.5 Support und 4.096 OpenCL-fähigen parallelen Recheneinheiten liefert die AMD FirePRO WX9100 brillante Performance.
Nur die AMD FirePRO- und RadeonPRO-Grafikkarten haben die Spiegelungs- und Rotationsfunktionalität implementiert, um den 3D PluraView mit 2x 4k Auflösung zu betreiben.
Ab der Treiberversion 17.Q4 und neuer, ist die seit langem erwartete Erweiterung der Farbtiefe auf 10bit pro RGB auch in der QuadBuffer Stereo Darstellung verfügbar!
Die NVIDIA Quadro P5000 bietet eine bisher noch nicht erreichte Performance und Skalierbarkeit, um riesige Datenbestände auszuwerten und zu visualisieren. Mit bis zu 2.048 CUDA/OpenCL-programmierbaren, parallelen Recheneinheiten und dem Grafikspeicher von 8 GB GDDR-5 ECC ist die Quadro P5000 die ideale Lösung für komplexe Anwendungen in der biomedizinischen und seismischen Forschung, in der Öl und Gasförderung oder in der Photogrammetrie.

Genauso wichtig ist der Einsatz des korrekten Treibers, da nur im idealen Zusammenspiel zwischen dem Grafikkartentreiber und der verwendeten Applikation das volle Leistungspotenzial einer Profi-Grafikkarte zum Tragen kommt. Erst stetiges Optimieren der Treiber führt zu reibungsloser Funktion mit perfekten Ergebnissen und erklärt den immensen Entwicklungsaufwand der Hersteller AMD und NVIDIA.
Je moderner der verwendete OpenGL Kern in einer Anwendung ist, umso bedeutender ist die Grafikspeicher-Bandbreite gemessen in GB/sec., und die Arbeitsspeicher-Größe der Grafikkarte. Moderne OpenGL Befehle laden heute das gesamte Modell in den RAM der Grafikkarte. Alle weiteren Änderungen werden nur noch durch kurze OpenGL Befehle an die GPU ausgelöst und direkt im Grafikspeicher angewendet. Das fertige Ergebnis wird dann unmittelbar an die Monitorausgänge weitergeleitet.


GIS Performance-Workstations

High-End Workstation-Lösungen für komplexe GIS-Anforderungen


Schneider Digital ist seit 1995 auf maßgeschneiderte Hardwarelösungen für professionelle 3D-Grafikanwendungen spezialisiert. Ein Schwerpunkt liegt auf der Konzeption, dem Bau und der Konfiguration von Performance-Workstations, die sich besonders durch ihre flexiblen Aufrüstoptionen und ihre langfristige Upgradefähigkeit auszeichnen.

Durch die Zusammenarbeit mit vielen Hardware-Herstellern, Softwareunternehmen und unabhängigen Forschungseinrichtungen sind wir aus erster Hand über die neuesten Entwicklungen informiert. Genauso wertvoll sind uns die engen Kontakte mit den unterschiedlichsten Anwendern. So entstehen Workstation-Lösungen aus der Praxis für die Praxis.

Die Herausforderung bei GIS-Anwendungen besteht in der Kombination, große Datenmengen schnell zu laden und diese in stereoskopischer Darstellung an einem geeigneten 3D-Monitor zu visualisieren. Nur wenn alle Hardware-Komponenten die entsprechende Kapazität und Spezialisierung aufweisen, ist eine schnelle Bewegung innerhalb eines Orthophotos möglich.

Wir kennen Ihre Anwendungen nicht nur im Hauptanwendungsgebiet der Photogrammetrie, der Geodäsie, sondern bis hin zur Erstellung von 3D-Stadtmodellen, digitalen GIS-Landschaftsmodellen, oder sogar Spezialaufgaben wie etwa die Architektur- und Unfallphotogrammetrie.

  • Neueste Intel Xenon oder AMD EPYC Prozessor-Technologie
  • Bis zu vier High-End-Grafikkarten für CUDA oder OpenCL Anwendungen in einer Workstation
  • Höchstgetaktete Prozessoren (bis 2x 28 Kerne auf Intel Plattform, bis 2x 32 Kerne bei AMD EPYC)
  • Bis zu 2 TB schnellem DDR-4 ECC Arbeitsspeicher
  • Hochleistungs-RAID mit bis zu 12 Gbit/s. Transferrate (SAS 3.0 Technologie) auf Wunsch auch mit blitzschnellen SSD
    (Solid State Disks) mit bis zu 10 TB Speicher
  • Optional ultraschnelles 10-GBit-LAN zur Anbindung an den Fileserver
  • Höchste Qualität der verwendeten Komponenten
  • 19” Rackmount-fähig
  • Auch Server- und Cluster-Lösungen möglich
